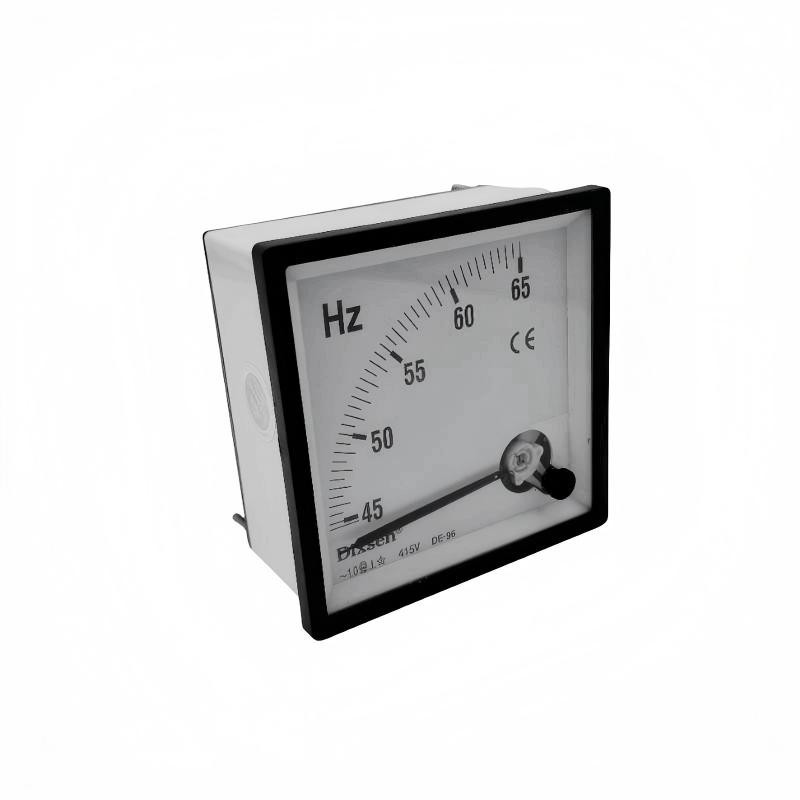

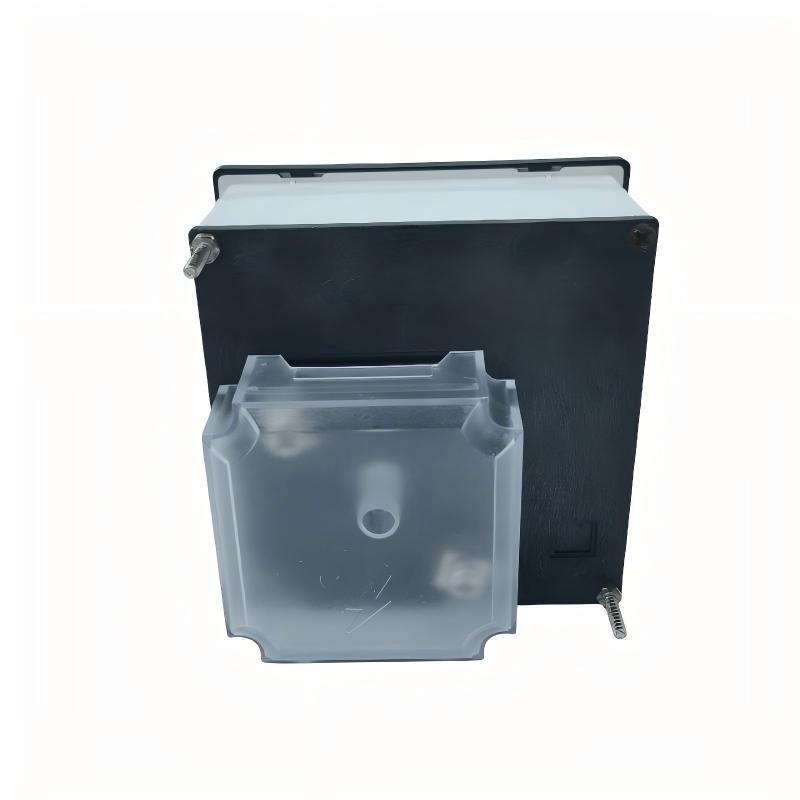

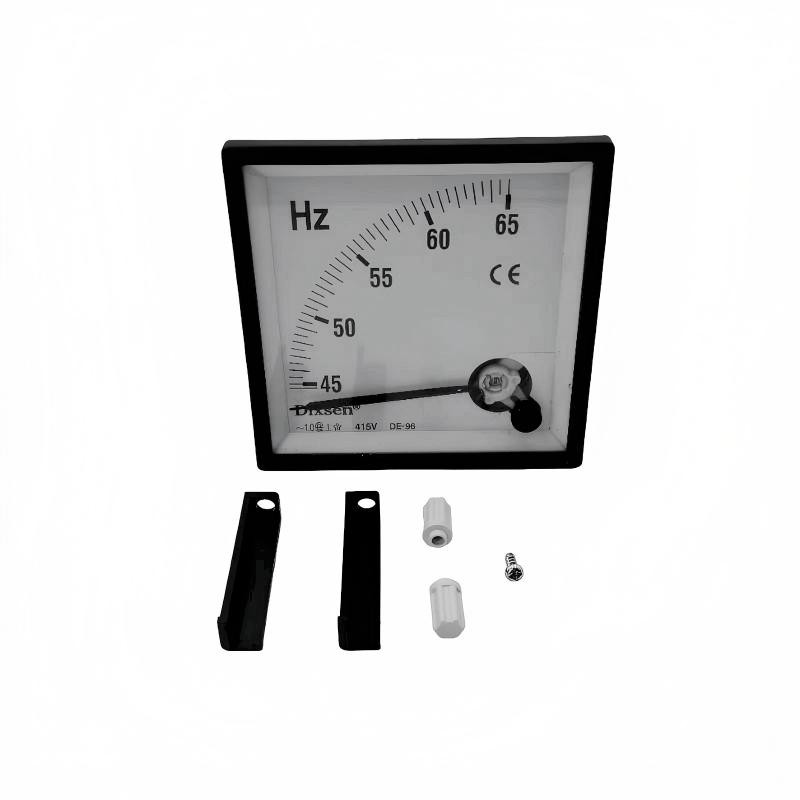

ポインタ周波数計

ポインター周波数メーターは、交流 (AC) 電源または信号の周波数を測定および表示するように設計されたアナログ パネル計器です。デジタル周波数カウンターとは異なり、校正されたスケール上を移動する機械的なポインターを使用して、通常はヘルツ (Hz) 単位で周波数値を表示します。

中核となる動作原理

その動作は電気共振原理に基づいています。重要な内部コンポーネントは、特定の周波数 (50 Hz または 60 Hz など) で共振するように設計された同調回路 (インダクタとコンデンサの組み合わせ) です。入力周波数がこの回路の共振周波数と一致すると、最大電流が流れます。この周波数からの偏差により回路のインピーダンスが変化し、電流が変化します。この電流の変化は、可動コイルまたはその他のアナログ運動機構を駆動するために使用され、ポインタを比例的に偏向させます。

主な機能と特徴

アナログ表示: 読み取り値は固定円弧スケール上のポインタの位置によって示されます。通常、このスケールは直線的で公称周波数 (たとえば、50Hz システムの場合は 45 ～ 55 Hz、60Hz システムの場合は 55 ～ 65 Hz) を中心とします。

固定または調整可能な範囲: ほとんどは、狭い測定範囲 (±5 Hz など) で特定の公称周波数 (50/60 Hz など) 向けに設計されています。一部の精密モデルには、より広いスケールまたは範囲セレクターが付いている場合があります。

高入力インピーダンス: 負荷の影響を避けるために、テスト対象の回路から最小限の電流を引き出します。

シンプル＆堅牢：基本動作にデジタル回路や電源は不要です（パッシブタイプの場合）。優れた長期信頼性と迅速な視覚的表示を提供します。-

固有の平均化: 機械的動作により減衰応答が得られ、安定した平均周波数を示し、急速な瞬間的な変動を除去します。

代表的な用途

• 発電と配電: 発電機の制御パネルで発電機の速度 (周波数を直接制御する) を監視し、グリッドに合わせて調整することが重要です。主配電盤や変電所でも、グリッドの周波数安定性を監視するために使用されます。
• 産業プラントの監視: 主要受電パネルで、電力会社からの電力品質を確保します。
• 海洋および海洋電気システム: 発電機とバスの周波数を監視するための船上の配電盤。
• 実験室およびテストベンチ: AC 信号の周波数測定のための古いまたは特殊なテスト装置。

利点

優れた視覚的な傾向: ポインタの位置と動きにより、周波数が安定しているか、増加しているか、減少しているかを直感的に示します。

堅牢で耐久性があります。

外部電源は不要です（パッシブタイプの場合）。

デジタルサンプリングに影響を与える可能性のある電気ノイズの影響を受けません。

要約すると、周波数メーターは、AC 電源周波数を監視するための古典的で信頼性が高く直感的な機器です。これは、高い数値精度よりも、公称値付近の周波数安定性を迅速かつ安定して継続的に視覚的に表示することが重要なアプリケーションに優れており、発電および配電制御パネルの定番となっています。

パラメータ

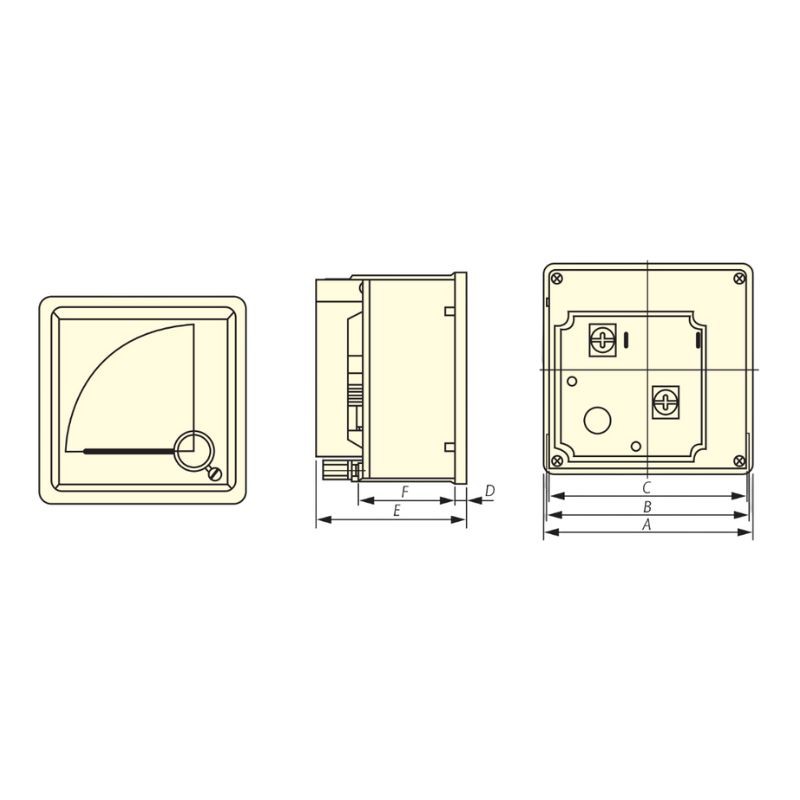

寸法(mm)
